盡管熒光顯微鏡滲透到細胞和分子生物學的各個領域，但大多數生物學研究者對潛在的光物理現象卻知之甚少。了解熒光顯微鏡的基本原理有助于解決成像問題。此外，熒光顯微鏡正處于快速發展的狀態，幾乎每天都會出現新技術、探針和設備。熟悉熒光是利用這些發展成果的先決條件。本文試圖提供一個框架來理解熒光團的激發和發射、熒光顯微鏡的工作方式以及一些可以優化熒光的方法。

多年來，顯微鏡的許多技術改進都集中在增加感興趣（信號）和非感興趣（背景）之間的對比度。熒光顯微鏡就是一個典型的例子，因?yàn)樗荚谠诤谏尘爸袃H顯示感興趣的物體。由于其固有的選擇性，熒光成像已成為顯微鏡在生物學研究中的支柱。在過去的幾十年里，有機化學家設計了數千種熒光探針，幾乎可以標記生物系統的任何方面?？捎脽晒鈭F(tuán)的光譜范圍很廣，可以同時對不同的細胞、亞細胞或分子成分進行成像。

此外，利用固有熒光基因產物（最顯著的是綠色熒光蛋白 (GFP) 及其變體）使分子生物學家能夠?qū)ι锵到y(tǒng)的蛋白質成分進行遺傳標記，并開創熒光的新時代。最后，激光掃描共聚焦和雙光子顯微鏡的快速發展意味著熒光方法現在提供了一種強大的方法，可以觀察三維微觀結構，甚至組織深處的結構。出于這些原因，如果不了解熒光的基礎知識，就很難進行細胞或分子生物學研究，而且這種趨勢正在加速。

01

熒光原理  ?

1. 激發和發射

熒光顯微鏡要求目標物體發出熒光。熒光是在吸收通常波長較短的光后幾納秒內發生的光發射。激發波長和發射波長之間的差異稱為斯托克斯位移，這是熒光如此強大的關鍵特性。通過完全過濾激發光而不阻擋發射的熒光，可以只看到發出熒光的物體。這種對比方法優于吸收技術，在吸收技術中，物體被用吸光劑染色。使用吸光染料，對于小物體，吸收的光量與背景只有微乎其微的差別。然而，在熒光中，如果背景沒有自發熒光，即使是單個熒光分子也是可見的。

2. 熒光團

利用其熒光特性使用的分子稱為熒光團。熒光團分子中最外層電子軌道決定了其作為熒光化合物的效率以及吸收和發射的波長。當熒光化合物在其所謂的“基態”吸收光能（光子）時，分子的電子、振動和旋轉狀態就會發生變化。吸收的能量有時會將電子移動到平均距離原子核更遠的不同軌道。這種向“激發態”的轉變發生得非常快（以飛秒為單位）。通常，激發過程也會引發分子振動，其中核間距離隨時間變化。所有這些吸收的能量最終都會消失。振動弛豫和熒光發射是熒光團返回其低能基態的主要方式。雖然許多有機物質具有固有熒光（自發熒光），并且少數可用于生物系統中成分的特定標記，但熒光顯微鏡的典型方法是利用具有一定程度的共軛雙鍵的合成化合物。此類化合物通常具有環狀結構（芳香分子），其中的π鍵可輕松將外軌道電子分布在廣闊的區域。這些化合物最適合熒光顯微鏡，因?yàn)榧ぐl(fā)態和基態軌道之間的能量差異足夠小，以至于電磁波譜可見部分中相對低能的光子可用于將電子激發到激發態。通常，分子中的共軛鍵越多，激發能量要求越低，激發光的波長越長（越紅）。發射光沿同一方向移動。此外，以熒光量子產率衡量的效率隨著π鍵數量的增加而增加。在 GFP 中，位于桶狀蛋白質中心的 α 螺旋中的三種氨基酸（Ser-Tyr-Gly）的翻譯后改變形成具有共軛雙鍵和平面結構的咪唑烷酮環。該環結構是發色團。環結構中的突變會增加更多的共軛鍵，從而將熒光激發和發射移至更長的波長，就像黃色熒光蛋白 (YFP) 一樣。

3. 電子躍遷

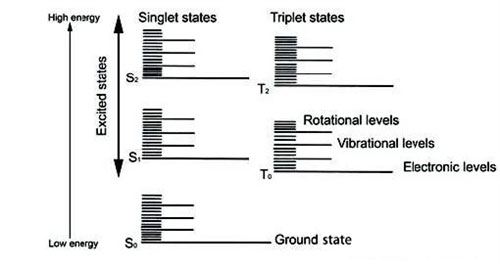

了解激發和發射過程細節的一種有用方法是將該過程呈現為 Alexander Jablonski 在 20 世紀 30 年代首次構想的圖表形式。圖表左側是單線態。這些狀態保持電子的成對 + ? 和 ? ? 自旋狀態與正常情況相同，成對電子中的每個電子具有相反的自旋。S0 是基態，表示未被光激發的分子的能量。S1 和 S2 是激發單重態，其中外層電子被提升到不同的軌道。S2 包含的能量比 S1 多，而 S1 包含的能量比基態 S0 多。圖右側是三重態，其中外層電子被提升到新軌道，隨后也經歷了自旋反轉，因此之前的一對電子現在平行。根據量子理論，電子不能處于除成對電子中存在的兩個自旋狀態（+? 或 –?）之外的任何自旋狀態；因此，電子要反轉自旋，必須經歷“禁忌”躍遷，這相對不太可能。盡管如此，電子仍可以在單線態和三線態之間發生“系間竄越”。

4. 激發光譜

當熒光團吸收光時，光子所擁有的所有能量都會轉移到熒光團。該能量與光子的波長成反比（E = h × c / λ，其中 h 是普朗克常數，c 和 λ 分別是真空中光的速度和波長）。如果吸收的光子能量大于從基態精確躍遷到 S1 最低能級所需的能量，分子也會發生振動、旋轉和/或移動到更高的電子軌道 (S2) 的變化。因此，有一系列波長可以激發分子。然而，熒光所需的最小能量來自能夠?qū)е码娮榆S遷到更高電子激發態（即 S0 到 S1）的光子。分子從基態躍遷到激發態所需的時間非常短，約為飛秒（大致等于以光速傳播的特定波長的光子與分子相遇所需的時間）。雖然一個具有適當能量的光子通常會導致這種轉變，但多個光子也可以增加其能量，使分子進入激發態。例如，如果兩個能量為達到激發態所需能量一半（即波長兩倍）的光子同時撞擊分子，它們的能量可以相加并提供雙光子激發。

熒光團的激發光譜可以通過測量熒光產量來經驗性地確定，方法是將各種波長的光照射到含有熒光團的比色皿上，并記錄在熒光光譜的峰值波長處產生的熒光斯托克斯位移光量。激發光譜中的峰和谷反映了分子 Jablonski圖中的能級。例如，對于許多分子來說，在 S1 的最高能級和 S2 的最低能級之間只有少數振動或旋轉狀態，因此對于許多熒光團來說，吸收光譜在與激發到 S1 能級相關的較長波長峰值和與 S2 能級相關的較短波長吸收之間顯示出下降趨勢。毫不奇怪，考慮到獲得激發所需的閾值能量，激發能量在光譜的低能量-長波長側具有比短波長-高能量側更尖銳的截止，而短波長-高能量側沒有尖銳的截止；盡管實際上，玻璃對紫外線的光學不透明度限制了熒光顯微鏡在近紫外線以外的激發。熒光團吸收光子的概率稱為其摩爾消光系數ε，單位為M-1cm-1。該屬性測量光穿過含有熒光團的溶液時被吸收的概率，類似于（盡管單位不同）染料的“橫截面”，這意味著分子可以被想象為目標，橫截面越大，它捕獲光子的可能性就越大。ε的值是針對吸收最大的波長指定的，即其橫截面最大的地方。有用的小有機熒光團的 ε 值介于 ~25,000 和 ~200,000 之間（值越高，吸收效果越好）。所謂的“增強型”GFP (EGFP) 的激發最大值移至 488 nm，ε 約為 60,000，比激發最大值為 470 nm 的野生型 GFP 高五倍。當需要將光強度保持在最低水平時，例如對活體組織進行成像或熒光團分子很少時，消光系數高的染料往往很有用。在其他條件相同的情況下，對于相同量的光誘導背景，消光系數較高的染料也會比消光系數較低的染料產生更大的信號。

5. 發射光譜

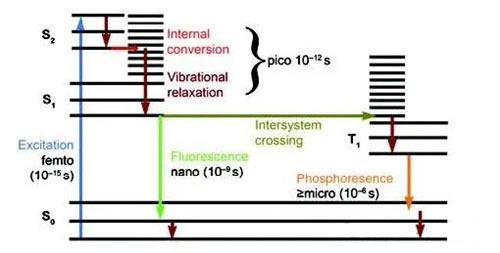

一旦被激發，分子就會使用幾種不同的途徑最終失去吸收的能量并返回基態。“內部轉換”是電子軌道狀態（例如 S2 到 S1）之間的轉換。嚴格地說，內部轉換允許從一個電子狀態的低振動能量到較低電子狀態的高振動模式的等能轉換，因此在此轉換過程中不會損失任何能量，但多余的能量最終會通過振動弛豫而釋放。在振動弛豫過程中，熒光團中的振動能量通過直接相互作用轉移到附近的分子。在水性介質中，水可能是能量接收者。值得注意的是，振動弛豫不會導致任何發射的光子。內部轉換和振動弛豫需要皮秒的時間，通常會將分子帶回到S1的最低能級。內部轉換有時會將激發的分子完全轉換為基態S0，但對于大多數熒光團而言，基態振動模式和第一個單重激發態之間的能量差異足夠大，因此這種路徑不是首選。激發的分子現在具有與基態類似的振動狀態，但外層電子軌道仍包含額外的能量。

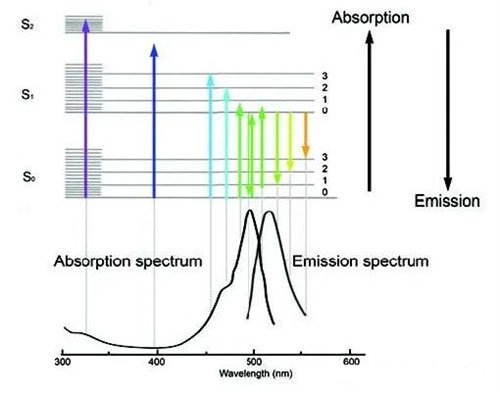

在良好的熒光團中，返回基態的首選最終能量路徑是排出一個光子，該光子的能量覆蓋了 S1 的最低振動狀態和 S0 的任何一個振動或旋轉狀態之間的間隙。熒光團的發射光譜只是該發射光子可以具有的波長范圍。該光譜可以通過激發熒光團（通常在其峰值吸光度波長處）并使用設備測量熒光光譜來經驗性地確定?？紤]到非輻射下降到 S1 的最低水平，發射光的波長與激發光的特定波長無關；因此，不能通過改變激發光的顏色來改變發射光譜。在大多數情況下，發出的發射光也與激發光子的入射方向無關，因此光子可以以與入射光子相反的方向發射，如下面描述的標準落射熒光顯微鏡中的情況一樣。由于發射從 S1 的最低能級開始，因此發射光子的能量通常小于吸收光子，因?yàn)檎駝?dòng)弛豫和內部轉換會去除多余的能量——這是斯托克斯位移的起源。斯托克斯位移的幅度因熒光團而異。通常，大的位移具有更容易分離激發光和發射光的優勢。但并非所有熒光發射都發生在比激發光更長的波長上。通常少數基態熒光團在被激發時處于 S0 的較高振動狀態之一。在這些情況下，光子可以以比達到 S1 所需的更大的能量躍遷回落，這解釋了發射和激發光譜的重疊。更嚴重的重疊問題涉及在同一樣本中對多個熒光團進行成像。鑒于每個熒光團的激發和發射光譜較寬，即使是光譜偏移的熒光團也可以被相同波長激發并表現出重疊的發射。

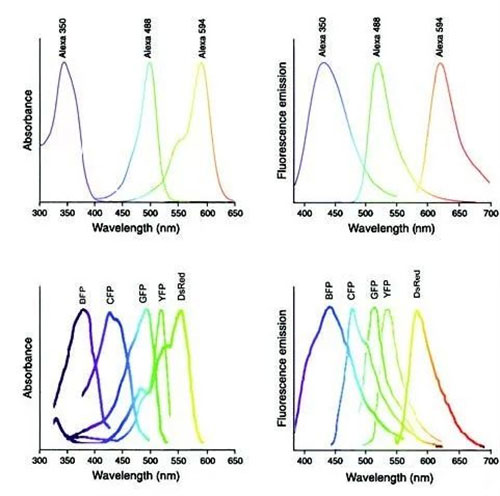

這些重疊可能導致同一樣本中不同熒光團相關信號之間產生令人困惑的串?dāng)_或滲透。通過有機合成更寬光譜范圍的熒光團（通過添加更多共軛鍵），這一困難得到了改善，現在允許用戶選擇激發和/或發射光譜重疊較小的熒光團。然而，串?dāng)_仍然是熒光蛋白的一個嚴重問題，因?yàn)闊晒獾鞍紫鄬?duì)于小的有機化學熒光團具有非常寬的激發和發射光譜。在這里，新的波長偏移變體也可能起到拯救作用。雖然轉移到更長的波長，但發射熒光的光譜與吸收光光譜的主要部分具有鏡像對稱性。這種對稱性與從 S1 的最低振動狀態最終回到基態有關?；氐交鶓B(tài)的振動躍遷與吸收期間發生的振動躍遷相同。在每種情況下，分子通常從“0”振動狀態開始，然后移動到相同或更高的振動狀態，例如 0、1、2 或 3。這些振動躍遷在任一方向上具有相同的可能性。例如，S0 能級 0 到 S1 能級 3 的可能性與 S1 振動能級 0 到 S0 能級 3 的可能性相當。因此，吸收峰和發射峰相同，但發射波長更長。了解熒光團的吸光度和發射光譜有助于確定哪種濾光片是最佳的、以及如何最好地激發一種染料而不會受到另一種染料的干擾。
6. 系統間交叉

不幸的是，熒光發射并不是激發態熒光團損失能量的唯一途徑。另一種能量損失途徑是在系統間交叉后通過禁忌躍遷到三線態。在許多熒光團中，三線態振動能級與 S1 中的最低能級重疊。這種重疊有利于系統間交叉，然后內部轉換為 T1 的最低能量。三線態分子現在沒有簡單的路徑回到較低能量的單線態基態，因?yàn)檫@種躍遷需要三線態外電子再次經歷禁忌躍遷。雖然一些三線態分子在沒有光發射的情況下達到基態，但在許多情況下確實會發生稱為磷光的光發射，但它可能需要幾微秒的時間，因?yàn)樗Q于不太可能發生的禁忌躍遷。同時，如果另一個光子被吸收，三重態-三重態躍遷可以將分子移動到更高的三重態，從而進一步延遲任何光發射。在激光掃描顯微鏡中，熒光是從一個點到下一個點快速連續測量的，磷光光子的延遲通常太長，無法將其計入正確的像素，從而削弱了熒光信號。此外，由于三重態的分子無法快速循環吸收和發射，因此該狀態會暫時將潛在的熒光分子從總池中移除。最后，也許是最成問題的問題是，三重態分子可能發生光化學反應，導致不可逆的漂白和光毒性。

7. 量子產率和熒光強度

熒光團的量子產率是整個熒光光譜范圍內總光發射的量度。它是熒光發射與非輻射能量損失之比。對于非常強的光源，例如激光掃描顯微鏡中使用的激光器，量子產率可以精確測量熒光團可以獲得的最大強度。對于較暗的光源，強度主要取決于消光系數和量子產率的乘積。熒光素等熒光染料的量子產率較高，約為 ~0.9，而 GFP 的量子產率約為 0.8。更高的量子產率不僅會增加熒光強度，還意味著與系統間交叉相關的替代競爭光化學過程（例如漂白和自由基形成）不太可能發生。除了嘗試使用染料進行光化學反應的情況外，量子產率越接近 1 越好。例如，伊紅是熒光素的溴化衍生物，其量子產率是熒光素的五分之一，但其三線態與氧相互作用產生的反應中間體（單線態氧）的產率是熒光素的 20 倍。曙紅激發可用于將二氨基聯苯胺光轉化為電子致密產物，以標記電子顯微鏡工作的熒光位點。

8. 激發態壽命、能量轉移和光化學

分子在產生光子之前保持激發狀態的時間稱為激發態壽命。該時間主要由分子在 S1 最低能級所花費的時間決定，通常在自發衰變到基態之前幾納秒。如果附近的另一個分子可以吸收能量，則可以縮短壽命。這種分子間相互作用既縮短了熒光壽命，又降低了量子產率。熒光壽命成像顯微鏡 (FLIM) 探測熒光分子附近環境的變化，因此是研究熒光標記分子與其相互作用伙伴之間分子相互作用的重要工具。如果相互作用伙伴本身就是熒光團，則激發態分子中的能量可以激發附近的熒光團。這種現象稱為熒光共振能量轉移 (FRET)，發生在非常近的熒光團的吸收光譜與激發熒光團的發射光譜重疊時。供體的能量被受體吸收，然后受體發射出一個波長更長的光子。這種能量轉移對距離的強烈依賴性使 FRET 能夠測定遠低于光學顯微鏡分辨率的分子內距離變化。

激發態分子還可以參與各種光化學反應。例如，光解籠鎖在生物學中被廣泛用于在光誘導釋放阻斷基團后釋放生物活性化合物。一些熒光蛋白的結構和光譜特性也會隨著光而發生變化。值得注意的是，珊瑚中的熒光蛋白 Kaede 中的紅色發色團是由這種蛋白質的綠色形式產生的，該蛋白質通過暴露于紫外線而轉化。

02

生理熒光團  ?

目前，有許多探針通過積累在細胞器（如線粒體、內質網、細胞核或突觸小泡）中來檢測生理過程的某些方面。熒光團的開發也利用了熒光團的吸收和發射特性對變化的環境高度敏感這一事實。熒光傳感器在與鈣離子 、氫離子或其他感興趣的分子結合時會改變其吸光度和/或發射光譜。盡管許多傳感器只能通過簡單的熒光增加或減少來估計其目標濃度的變化，但其中一些熒光團可用于“比率”測定，從而提供定量測量濃度的方法。通過計算染料在兩個發射或吸收波長（一個波長對目標分子敏感，另一個波長對目標分子不敏感）下的行為比率，可以對與目標濃度變化無關的變化進行標準化，例如穿過細胞的距離、不均勻環境或局部染料濃度，這些變化可能會導致局部吸光度或發射強度因所研究分子局部濃度變化以外的原因而變化。正確進行比率成像需要充分了解測量誤差的來源以及計算方法。幸運的是，有許多關于這種強大的定量技術的優秀綜述。監測鈣和各種其他細胞內信號的遺傳編碼熒光探針正在迅速發展，并開始為完整系統中的細胞內代謝提供窗口。一些染料對電場敏感，因此，當它們位于分隔兩個不同電位的隔間的膜中時，它們可以提供跨膜電壓的光信號。通過與電壓敏感離子通道耦合來感知膜電位的熒光蛋白提供了未來在活體動物中同時監測許多神經元的神經活動的可能性。顯然，生理功能的熒光指標的進化是現代細胞和分子生物學的勝利之一。然而，使用它們的關鍵點需要觀察時間和空間。這種多維成像需要高效的探測器，有時還需要快速切換濾光片，并克服活細胞成像的諸多挑戰。

03

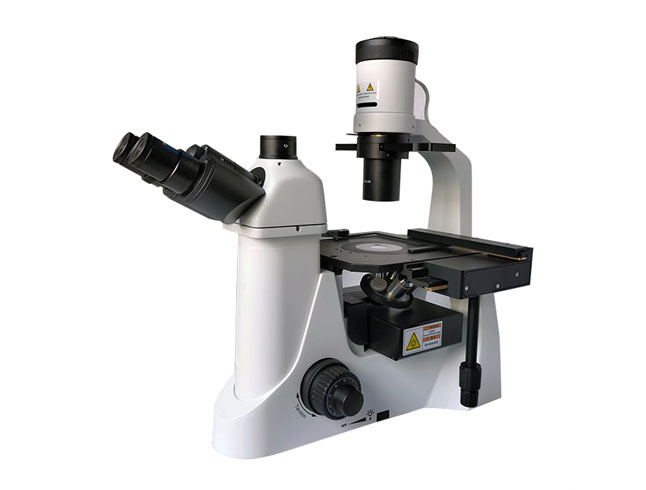

熒光顯微鏡  ?

鑒于斯托克斯位移，很容易想象如何構建熒光顯微鏡：用一種波長照射樣本，然后過濾返回光，只看到較長波長偏移的熒光。

事實上，這與喬治·加布里埃爾·斯托克斯爵士首次注意到熒光的方式類似：據稱，紫色彩色玻璃窗將陽光過濾到奎寧水燒瓶上，然后他觀察到，奎寧水通過裝滿白葡萄酒的玻璃杯發出藍光，白葡萄酒阻擋了紫光?，F(xiàn)代熒光顯微鏡的首選方法是落射照明。在這種配置中，顯微鏡物鏡不僅具有對樣本成像和放大的熟悉作用，而且還充當照亮樣本的聚光鏡。這種方法相對于透射或透射熒光顯微鏡（其中激發光穿過聚光鏡，發射光由物鏡收集）的優勢在于，雖然熒光團的激發在落射和透射顯微鏡中是等效的，但在落射照明模式下，只有從樣品反射的一小部分激發光需要在返回光路中被阻擋。這種方法的主要技術障礙是激發光和熒光發射在光路中重疊，需要一種特殊的分束器，即二向色鏡，將激發光與發射光分開。二向色分束鏡設計用于 45° 的光路。在普通熒光顯微鏡中，二向色鏡反射來自光源的較短波長光并透射發射熒光的較長波長。每個二向色鏡都設計為具有從反射到透射的過渡，該過渡位于與其一起使用的熒光團的激發和發射峰之間。二向色鏡很少在沒有兩個附加濾光片的情況下使用：激發濾光片，它預選激發波長，以及僅允許較長波長的光通過返回檢測器的屏障濾光片。所有這三種類型的濾光片通常都是具有非常特定波長選擇性的干涉濾光片。這些是由許多折射率交替變化的薄材料堆疊而成的工程奇跡。有了這三個元素，即激發器、分束二向色鏡和屏障，激發光與發射光的分離效果可以非常好。例如，現代濾光片組可能只會將10000個錯誤激發顏色的光子中的一個傳遞到樣本，而返回光中的比例也類似。如此高的比率對于對少量或單個熒光分子進行成像是絕對必要的。

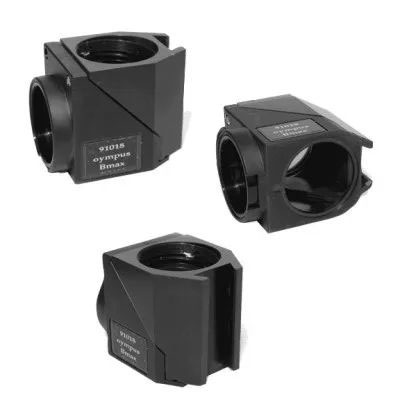

1. 濾色塊

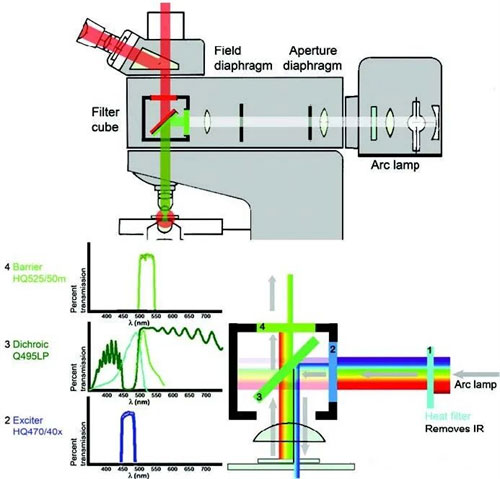

許多熒光顯微鏡提供了一種方便的方法，即通過由激發器、二向色鏡和屏障濾光器組成的小塊狀濾光器支架來選擇與特定熒光團相關的激發和發射的精確波長帶。立方體裝在一個圓形轉盤或線性塊中，可以容納2到8個獨立的立方體。這些立方體可以手動或通過計算機驅動的電機移動到位。因此，要在紅色熒光團（如 TRITC）、綠色熒光染料（如熒光素）和藍色熒光染料（如 DAPI）之間進行成像切換，就像從一個立方體移動到另一個立方體一樣簡單和快速。應該記住一點注意事項。由于立方體不一定完全對齊（尤其是二向色鏡的 45° 角），因此不同立方體的圖像可能會略有偏移，因此在重疊使用不同立方體拍攝的兩幅圖像時需要小心。立方體的選擇不僅基于與特定熒光團的光譜匹配，還基于它們是寬帶還是窄帶。寬帶立方體試圖根據染料的激發和發射光譜為其提供最大的信號。當人們正在尋找來自單一染料的信號并且不擔心串?dāng)_時，這種立方體是首選。或者，在許多情況下，同一樣本中不同熒光團的位置至關重要。在這些情況下，使用窄帶立方體很有用。在確定適合特定應用的立方體時，用戶必須能夠訪問熒光團的激發和發射曲線以及立方體三個元素的光譜過濾特性。

2. 光源

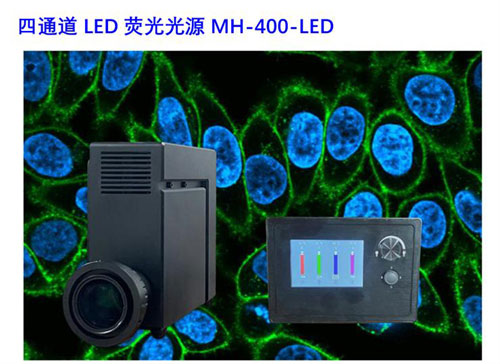

傳統上，眼睛舒適觀看或快速曝光所需的強度來自弧光燈。汞和氙弧光燈價格昂貴，具有潛在危險，需要特殊的燈箱和電源。這兩種弧光燈在幾個重要方面有所不同。根據您的要求，氙氣或汞是更好的選擇。氙氣的優點是在整個紫外線、可見光和近紅外范圍內的波長覆蓋范圍相對均勻。然而，汞是一種光譜峰值光源，具有幾條非常強烈的譜線。如果這些譜線與您使用的熒光團的激發光譜相吻合，它會提供更亮的光。汞不是某些比率染料（如 fura 2）的良好光源，對于它來說，兩個相鄰激發波長之間的信號比較會受到以下事實的干擾：其中一個波長與汞峰重疊，而另一個波長不重疊?？紤]到這些例外情況，最強的熒光通常來自 100 瓦汞。這是最亮的光源，因?yàn)閱挝幻娣e的平均光通量最高。因?yàn)樵诳评帐秸彰髦?，電弧圖像聚焦在物鏡的后孔上，所以明亮照明的關鍵是電弧圖像的強度。令人驚訝的事實是，雖然功率（瓦數）更高的電弧會產生更多光，但它們更大，并且需要將其圖像縮小到實際尺寸以下才能適合物鏡的后孔，而這種縮小會導致圖像強度降低。因此，小而高強度的電弧可以提供更強烈的激發光。隨著時間的推移，由于陰極和陽極的鈍化，電弧將不容易點燃。燈泡也將開始顯示強度變化和電弧位置的輕微移動，從而導致閃爍。因此，一旦燈泡達到其使用壽命（汞燈為 200 小時，許多氙氣燈為 400 小時），就應更換燈泡。對準也可能出現偏移，導致弧光圖像不在物鏡后孔徑的中心，需要每周左右調整對準。這需要在燈箱上設置一些調整，需要一點練習，但忽略此步驟會導致照明不均勻，并且圖像通常會暗得令人無法接受。當將清晰的弧光圖像放在物鏡后孔徑上時，照明最均勻。雖然這個清晰的圖像意味著將存在沒有光的區域，但這種缺失只會消除樣本的一些潛在照明角度。由于熒光發射通常對照明角度不敏感，因此照明角度的不均勻性是不可見的。相反，當電弧未很好地聚焦在后孔上時，樣品上各個位置的強度可能會不均勻。這種偽影會導致圖像中的熒光更亮或更暗。近些年，這些問題已通過開發與新型超高壓 120 W 汞鹵燈泡耦合的液體光導得到解決。其中一些系統是專門為熒光顯微鏡照明開發的（例如，Exfo Photonic Solutions 的 X-Cite 120）。這些燈泡的發射光譜類似于傳統的汞弧燈，但由于高壓碰撞改變了電弧中激發原子的振動能量，因此具有一些額外的光譜展寬。這種展寬，尤其是在熒光素激發區，使這些燈泡優于傳統的汞弧。此類系統雖然價格昂貴，但弧光燈更換間隔時間更長（>1,000 小時 vs. 200 小時），無需將燈箱直接連接到顯微鏡，方便使用，不存在對準問題，顯微鏡視野內照明均勻。最近明亮發光二極管 (LED) 快速發展起來，更加輕便、安全，長壽命，易控制等特點將逐漸取代汞燈等光源，成為熒光顯微鏡的主流光源。

3. 物鏡

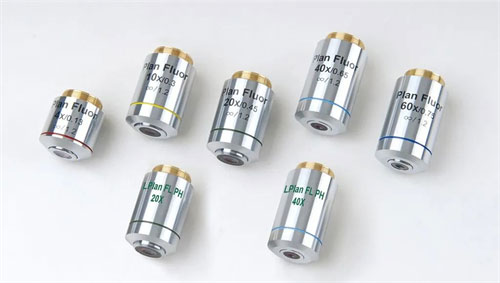

由于顯微鏡物鏡既是激發標本熒光的光源，又是收集熒光的光學元件，因此其特性對熒光圖像有很大影響。重要的是要了解，由于顯微鏡物鏡的設計過去一直以改善明場彩色圖像質量的功能為中心，因此人們?cè)谛Ｕ罘矫嫱度肓舜罅烤Α＿@些校正對于熒光顯微鏡專家來說不那么重要，他們通常更關注激發和收集效率、分辨率和對比度。理想的熒光顯微鏡物鏡具有較高的數值孔徑 (NA)。物鏡的 NA 是一個關鍵參數，可以在物鏡的鏡筒上找到。它比放大倍數更重要，因?yàn)樗仍O(shè)置了物鏡的分辨能力，又設置了光效率。NA 值是通過將“半角”（物鏡可以收集的垂直和最大角度射線之間的角度）的正弦乘以物鏡和蓋玻片之間介質的折射率得出的。半角越大，可以收集的光子數量就越多，可以用來激發樣本的光量就越大。因此，通過物鏡的激發光量大致與 (NA)2 成正比，同時收集的熒光發射量也與 (NA)2 成正比。因此，觀察到的強度與 (NA)4 成正比。此外，油浸透鏡（其中的油與蓋玻片的折射率相匹配）可防止由于蓋玻片的反射和折射而造成的光損失，從而提高激發和收集效率。圖像強度也與放大倍數的平方成反比，因此最強烈的圖像將來自相對較低的放大倍數。高 NA 還會增加物鏡的分辨能力。最小可分辨距離為 0.61 λ / NA。此外，理想的熒光物鏡將具有相對較少的透鏡元件，以減少由于反射和雜散光眩光造成的損失。理想情況下，透鏡元件和膠合劑具有非常低的固有熒光，因此在沒有熒光信號的情況下，視野看起來完全是黑色的。最后，理想的熒光物鏡將通過紫外線、可見光和近紅外中的激發波長。所有這些信息都可以從制造商處獲得（盡管需要一些挖掘）。

可以說，專門為熒光顯微鏡專家的特殊需求而設計的物鏡正變得越來越普遍，但沒有一種物鏡在所有情況下都是理想的。樣本較厚的用戶可能需要考慮使用具有球面像差校正環的鏡頭，因?yàn)楫?dāng)樣本的折射率與蓋玻片和物鏡之間的材料不同時，這些像差會導致模糊和對比度降低。如果經常處理薄切片，可能需要一個“平面”鏡頭，該鏡頭可在樣本中成像平坦的視野 - 否則邊緣可能會模糊。如果主要目的是在一個樣本平面上完美對齊藍色、綠色和紅色熒光材料，則應考慮使用復消色差鏡頭。在購買之前，最好在自己的樣本上試用昂貴的物鏡，以確保它能提供您期望的圖像。
1. 漂白

①漂白現象

雖然原則上熒光團可以在基態和激發態之間無限次循環，但有機熒光團的使用條件通常會限制循環次數。對于好的熒光團，估計 10000-40000 次循環通常被認為是發生永久漂白之前的極限。漂白是導致熒光信號永久消失的所有過程的統稱。另一方面，淬滅是由于熒光團與其分子環境之間的非共價相互作用而導致的可逆熒光損失。上面提到的 FRET 是激發態熒光團碰撞或動態淬滅的一個例子。當基態熒光團與另一個分子（有時是其他相同的熒光團：自淬滅）結合時，會發生靜態淬滅。在分子水平上，漂白有幾種不同的發生方式，可以說，大多數熒光團的光化學反應都不太好。很明顯，長壽命的三線態為具有激發電子的分子提供了比更短的單線態更多的與其他分子相互作用的機會。因此，大多數漂白被認為與三線態有關。漂白中的一個重要因素似乎是三線態熒光團和分子氧之間的相互作用。三線態可以將其能量轉移到氧氣（氧氣本身是基態的三線態），將氧氣激發到單線態。單線態氧是一種活性分子，可以參與多種與有機分子的化學反應。這些化學反應可以共價改變熒光團，使其失去熒光能力（即漂白）。此外，單線態氧可以與其他有機分子相互作用，對活細胞造成光毒性。②漂白的處理

熒光信號不如人們希望的那樣明亮，原因有很多，但漂白可能是最嚴重的。減少漂白的一種方法是使用不超過對樣本成像絕對必要的光。如果顯微鏡在落射照明端口上有孔徑光闌，請使用它將光照水平滴定到低值。視場光闌也可以縮小到只照亮一小塊區域，以最大限度地減少一般漂白并提高對比度。在固定樣本中，漂白量似乎與熒光團經歷的激發發射循環次數直接相關，因此昏暗的光線不會自動消除漂白。因此，在不使用時，應始終將含有熒光樣本的載玻片存放在黑暗中，因?yàn)殚L(zhǎng)時間的環境光會使它們褪色。

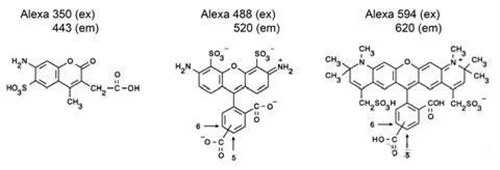

重要的是要意識到，具有相似激發和發射光譜的熒光團可能具有截然不同的漂白率。Invitrogen 的 Molecular Probes 或 Sigma-Aldrich 等公司銷售新一代熒光團，其光穩定性比熒光素、羅丹明和德克薩斯紅等以前眾所周知的染料更高。Alexa 染料就是這樣一個例子，其漂白速度比舊染料慢幾倍。毫不奇怪，新熒光團還有另一個好處；它們的強度很高，因?yàn)樗鼈兊牧孔赢a(chǎn)率很高，因?yàn)楦咝У臒晒獍l(fā)射可以抑制分子最終處于三重態的趨勢。

不幸的是，即使使用最好的染料，有時也需要使用會導致漂白的強度，例如用相機拍攝圖像或長時間延時成像時。對于固定樣品，將樣品浸入載玻片上，使用旨在減少漂白的封固劑是一種有效的策略。許多抗褪色劑可以在實驗室中以相當?shù)土膬r(jià)格配制，也可以購買現成的。所有這些都僅適用于固定標本，而固定標本有多種選擇。對苯二胺對 FITC 和羅丹明非常有效，但暴露在光線下會褪色，因此載玻片必須存放在黑暗的容器中。此外，它是一種反應性化學物質，需要小心使用以盡量減少接觸。DABCO（“Slow Fade”是 Molecular Probes 的商業版本）的效果稍差一些，但具有更高的耐光性和更低的毒性。N-丙基沒食子酸酯對于羅丹明來說比前兩種更好。此外，還有幾種專有的抗褪色封固劑（Vector Labs 的 Vectashield、Molecular Probes 的 ProLong Gold）。

值得強調的是，并非所有染料都同樣容易受到所有抗褪色劑的影響。對一種染料效果很好的藥劑可能對另一種染料幾乎不起作用，而對另一種抗褪色劑則可能相反。所有這些抗褪色封固劑通常都含有水-甘油混合物以及旨在通過減少單線態氧的產生或其壽命來減少褪色的化學物質。水甘油混合物的折射率介于水和油之間。因此，現在有幾家公司正在制造物鏡和蓋玻片之間的浸沒介質，以匹配蓋玻片另一側封固劑的折射率。折射率匹配可減輕樣本圖像中的球面像差。對于活體標本，抗褪色劑仍不完善，盡管抗壞血酸、維生素 C 和 E、β-胡蘿卜素和低氧張力可能會提供一些緩解。在所有成像應用中，提供所有或幾乎所有發射波長的有效通道的高質量光學濾光片也可以減少漂白。使用具有高量子效率或低噪聲的快速膠片或相機可以縮短曝光時間并減少漂白。當然，不會漂白的熒光探針將是最好的解決方案。這個看似不可能的命題現在已經隨著量子點的發展而實現。這些復雜的三層納米晶體使用鎘鹽半導體作為熒光團的等效物。點的外殼提供了一種方便的化學基質，可以將點附著到生物配體（如親和素）上。它們具有許多顯著的特性，包括巨大的吸收范圍和波長，部分基于特定的鎘鹽，部分基于它們的大小。因?yàn)樗鼈兛梢院苄。{米），所以它們可用于各種標記技術。它們的抗漂白性也使它們成為單分子檢測的理想選擇。

04

總結  ?

熒光用于探測生物現象的應用正在迅速擴展到細胞和分子生物學的所有領域。熒光和熒光團背后的光物理和化學原理似乎與生物學相去甚遠，但理解它們是良好熒光顯微鏡的核心。此外，許多新模式，如共焦、多光子、受激發射損耗 (STED)、結構照明、全內反射熒光 (TIRF)、FRET、FLIM、光漂白后熒光恢復 (FRAP) 和熒光相關光譜 (FCS)。最后，用于監測活細胞活動的熒光蛋白基因工程是了解生物學最有力的新窗口之一。因此，在可預見的未來，生物學和熒光將緊密交織在一起。
